聊聊船舶配電板

船舶主配電板是保證船舶正常航行的重要設備。

主要功能有：

(1)正常運行時，手動或自動接通或切斷電源至用電設備間的供電網絡，對電網供電或停止供電。

(2)測量和監視電力係統的各種電氣參數 (電壓頻率、電流、功率、功率因數、絕緣電阻等)。

(3)調整電力係統的各電氣參數值(例電壓、頻率的調整)。

(4)當電力係統發生故障或不能正常運行時，保護電路將自動地切斷故障電路或發出報警信號。

(5)對電路狀態、開關狀態以及偏離正常的工作狀態進行信號顯示。

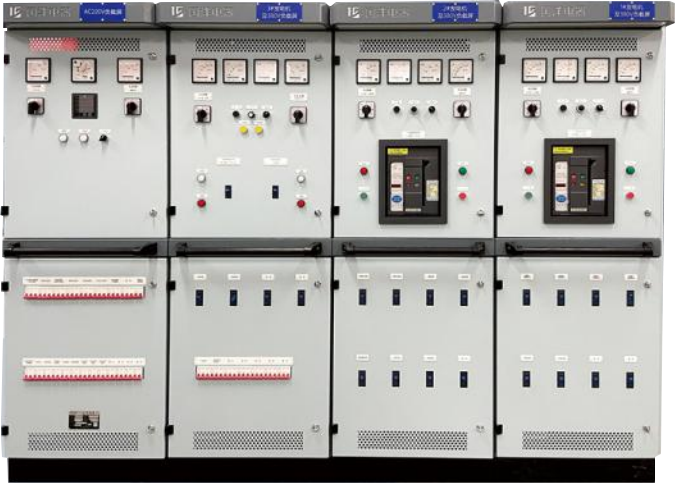

主配電板由:負載屏、並車屏、發電機控製屏、匯流排4部分組成。

負載屏：是對各饋電線路進行控製、監視和保護，通過裝在負載屏上的饋電開關將電能供給船上各用電設備或分配電板。它包括動力負載屏和照明負載屏負。負載屏上裝有裝置式空氣開關、電壓表、電流表、轉換開關、絕緣指示燈、兆歐表以及與

岸電箱相連的岸電開關等；

並車屏：用於交流發電機組的並聯運行、解列等操作主要由頻率表(電網和待並機)、同步表與同步指示燈及其轉換開關、調速開關、合(分)閘按鈕、超電包設做與瓶統投切順序選擇和轉換開關等組成。

發電機控製屏：用來控製、調節、監視和保護發電機組。每偷發電機組均配有單獨的控製屏。其上部分裝有測量儀表、轉換開關、指示燈、主要電源開關、原動機的調速開關和按鈕等、下部一般安裝有發電機主開關，有的船舶也裝有發電機勵磁控製裝置控製屏內還裝有逆功率繼電器和儀用互感器

匯流排：按從上到下(垂直排列)，從左到右從前到後(水平布置)的順序依次為A相、B相、C相(或U相、V相、W相)。匯流排的顏色依次為綠色黃色揭色或紫色，中線為淺藍色 (若有接地線則接地線為黃綠相間顏色)直流匯流排按從上到下(垂直排列)，從左到右，從前到後(水平布置)的順序依次為正極、中線、負極。其正極顏色為紅色，負極為藍色，中線為綠色和黃色相間色沒與係統。
